数据源

功能概述

数据源（Data Source）是 Dashboard 用来管理设备数值标签（Tag）的页面。用户需先在数据源页面依 HMI 建立标签，并在 EasyBuilder Pro 项目中同步标签数据、将标签与对应的设备地址配对；完成后，一旦 HMI 连接至 Weincloud 服务器，设备数值即可通过标签上传，并显示在数据源页面与仪表板项目中。

除了标签的新增与设置外，数据源页面同时提供标签复制、导入导出、备份、实时写值、历史数据清除，以及趋势分析等管理功能。

适用对象与使用场景

• 具管理权限的用户：符合下列任一条件即可执行新增／删除／移动标签、复制标签、导入导出、备份、清除历史数据与实时写值等管理性操作：
  • 账号本身为 Domain Superuser；
  • 账号具备全局 Dashboard 管理权限；
  • 该 HMI 的权限设置中，已将 Dashboard 管理权限授予当前账号。
• 一般查看用户：可浏览标签实时数值与趋势分析，但无法执行上述管理性操作。
• 常见场景：项目设计初期使用模拟 HMI 先行设计标签；新增实体 HMI 后复制或导入现有标签；定期备份标签历史数据；通过趋势分析追踪数值异常。

功能细节说明

前置准备：使用模拟 HMI 设计标签

在 Domain 中，所有用户共用 3 台模拟 HMI，可用于在尚未取得实体设备前，先行设计地址标签。设计完成后，可通过〔导入／导出标签〕功能，将标签数据同步到日后新增的实体 HMI 与仪表板项目中，加快项目设计流程。

• 模拟 HMI 不提供历史数据功能，也不支持标签订阅与备份。

新增文件夹与标签

在数据源页面点击 HMI 后，可为该 HMI 新增文件夹与标签。新增标签时可设置数据类型、是否可修改标签数值、是否存储历史数据，以及数值更新的时间间隔。

• 文件夹与标签名称长度上限为 32 个字符，标签描述上限为 64 个字符。
• 每台 HMI 可建立的标签数量，依 Dashboard Subscription 方案而定。

数据类型：包含 Boolean、Int、Float、String 四种。

乘数：将原始数值乘上指定倍数（仅 Int、Float 类型提供）。

小数点位置：强制原始数值显示至指定小数位数，最多 5 位（仅 Int、Float 类型提供）。

上限及下限：限制通过 Weincloud 修改数值时可输入的上下限（仅 Int、Float 类型提供）。

历史：设置是否在 Weincloud 服务器保存标签的历史数据。可保存历史数据的标签数量依 Dashboard Subscription 方案而定，数据于服务器上的保存期限为一年。

可修改：设置标签数值是否可通过 Weincloud 修改。

间隔：设置标签数值的更新频率，下拉菜单提供〔快速模式〕及 5 秒、10 秒、15 秒、20 秒、25 秒、30 秒、35 秒、1 分钟、5 分钟、10 分钟、15 分钟，共 12 个固定选项。选择〔快速模式〕时，HMI 会以可达到的最短间隔更新数值；即使网络状况不佳或有其他外部因素影响，也会尽快刷新。标签设置为存储历史记录时，历史数据的存储间隔固定为 1 分钟，确保快速更新模式下的重要数据仍能被完整记录。

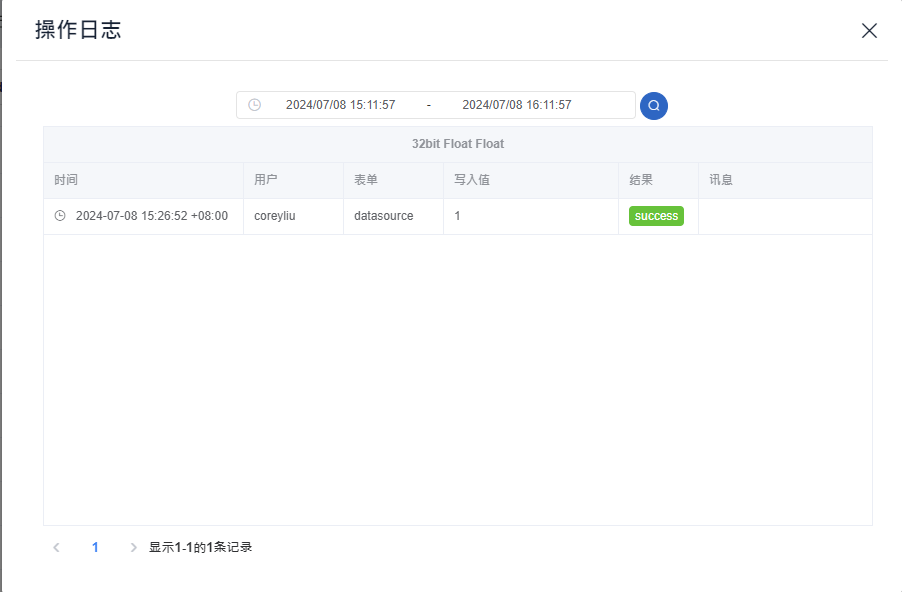

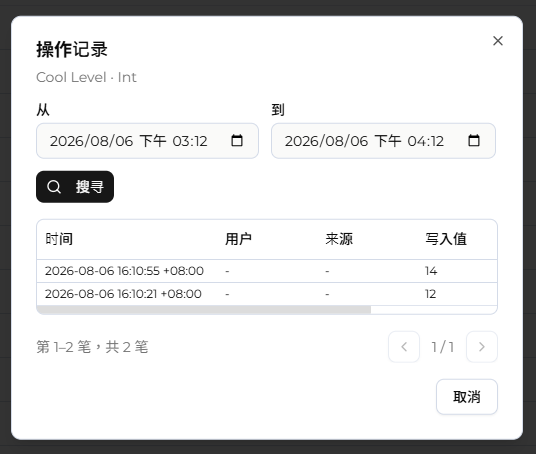

标签编辑记录（操作日志）

新增、修改标签后，可通过〔操作日志〕查阅过往的编辑记录。

• 单次查询的时间范围最多 3 天。

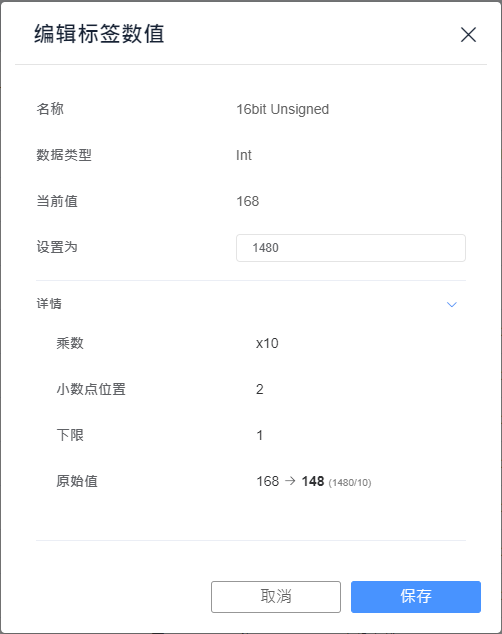

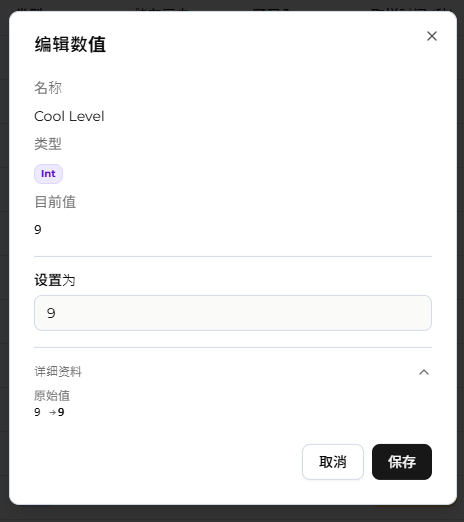

查看实时数值与修改标签数值

数据源页面会实时显示各标签当前的数值与在线／离线状态。具管理权限的用户可直接在页面上修改可写入（可修改）标签的数值，系统会依标签设置的乘数、小数点位置与上下限进行换算与验证，避免写入超出范围的数值。

清除历史数据

针对已设置存储历史数据的标签，可指定时间区间（或选择全部）清除其历史记录；执行前可先预览将被清除的数据条数，确认无误后再执行清除。

趋势分析

选取标签后（单次最多 5 个），可点击〔分析数据〕图标，以趋势图、历史数据表等方式深入分析标签数据。详细操作方式请参考分析数据文档。

智能报告入口

数据源页面亦提供进入〔智能报告〕功能的入口，可依标签数据生成报告。详细操作方式请参考智能报告文档。

• 模拟 HMI 不支持智能报告功能。

字段显示自定义

可依需求开关页面显示的字段，包含数据类型、标签描述、乘数、小数点位置、上限、下限、历史、可修改、间隔、状态、HMI 时间与数值，只显示所需信息，方便管理大量标签。

• 标签名称字段固定显示，无法关闭。

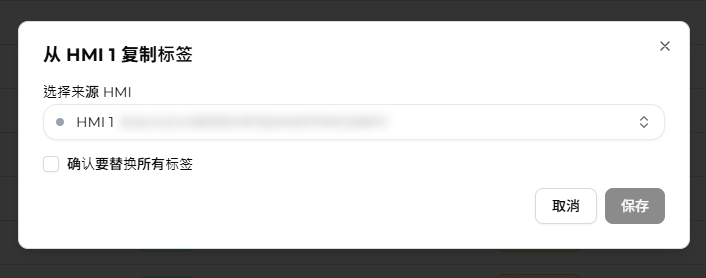

复制标签

在数据源页面点击 HMI 后，可将其他 HMI 的标签复制到当前选取的 HMI。

• 勾选〔确认替换所有标签〕会清除当前 HMI 原有的标签。
• 系统会一并检查目标 HMI 剩余的实时回传与历史存储标签配额，若复制后将超出配额，该次复制操作会被阻挡。

导入与导出标签

• 导出标签采用 CSV 格式作为备份，导出后可自行批量修改所需设置；导出时可选择要使用的分隔符，目前提供 ,、;、[tab]。
• 导入标签时，系统会自动检测 CSV 文件使用的分隔符；若导入的标签名称与现有标签重复，该条数据会被视为冲突并自动跳过，不会覆盖现有标签。
• 系统会逐条检查导入内容是否超出目标 HMI 剩余的标签配额，超出配额的数据行会被排除于导入范围之外。

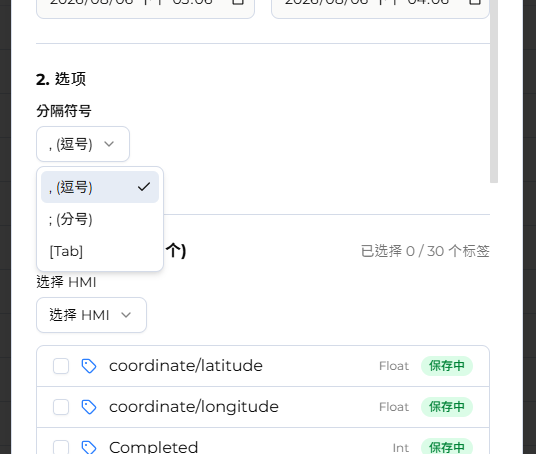

备份标签数据

• 一次最多可备份 30 个标签，可同时对不同 HMI 进行备份。
• 单次查询的时间范围最多 3 个月。
• 可选择备份数据是否一并包含操作日志。
• 可选择要使用的分隔符，目前提供 ,、;、[tab]。

限制条件与注意事项

• 文件夹与标签名称长度上限为 32 个字符，标签描述上限为 64 个字符。
• 标签的小数点位数上限为 5 位（仅 Int、Float 类型）。
• 标签更新间隔提供 12 个固定选项，范围为〔快速模式〕至 15 分钟。
• 可保存历史数据的标签数量依 Dashboard Subscription 方案而定，保存期限为一年。
• 操作日志单次查询范围最多 3 天。
• 趋势分析单次最多可同时选取 5 个标签。
• 备份单次最多 30 个标签，时间范围最多 3 个月。
• 复制与导入标签皆会检查目标 HMI 的标签配额，超出配额的部分不会被写入。
• 模拟 HMI 不提供历史数据功能，不支持标签订阅与备份，也不支持智能报告功能。
• 新增／删除／移动标签、复制标签、导入导出、备份、清除历史数据与实时写值等管理性操作，需要账号具备管理该 Dashboard 服务的权限（Domain Superuser、全局 Dashboard 管理权限，或该 HMI 已授予的 Dashboard 管理权限）；仅具查看权限的账号无法执行上述操作。

常见问题

Q：为什么有些操作按钮无法点击？ A：新增、删除、复制、导入导出、备份、清除历史数据与实时写值等管理性操作，需要账号具备管理该 Dashboard 服务的权限；仅具查看权限的账号可以浏览数值与趋势分析，但无法执行上述操作。

Q：模拟 HMI 可以完整使用数据源的所有功能吗？ A：模拟 HMI 不提供历史数据功能，因此依赖历史数据的功能（例如清除历史数据、智能报告）皆无法使用；模拟 HMI 也不支持标签订阅与备份；其余标签设计、复制、导入导出等功能不受影响。

Q：复制或导入标签时，为什么部分标签没有成功写入？ A：系统会依目标 HMI 剩余的标签配额逐条检查，超出配额的标签会被跳过；请先确认目标 HMI 的配额上限，或减少欲复制／导入的标签数量后再试一次。
