地图视图

地图视图是一项基于地理位置的可视化管理功能，将 HMI 设备依据所设置的经纬度坐标定位于地图上，帮助管理员直观掌握设备的地理分布，并可直接在地图上查看设备信息与发起远程连接。

使用场景

适用于需要管理多个地理位置分散之 HMI 设备的 Domain / Subdomain 管理员与运维人员。相较于 Directory 的文件夹树状视图，地图视图以地理位置为主轴呈现设备，便于快速掌握特定区域的设备分布、筛选目标范围内的设备，并直接发起远程连接进行监控或维护。

地图视图界面结构

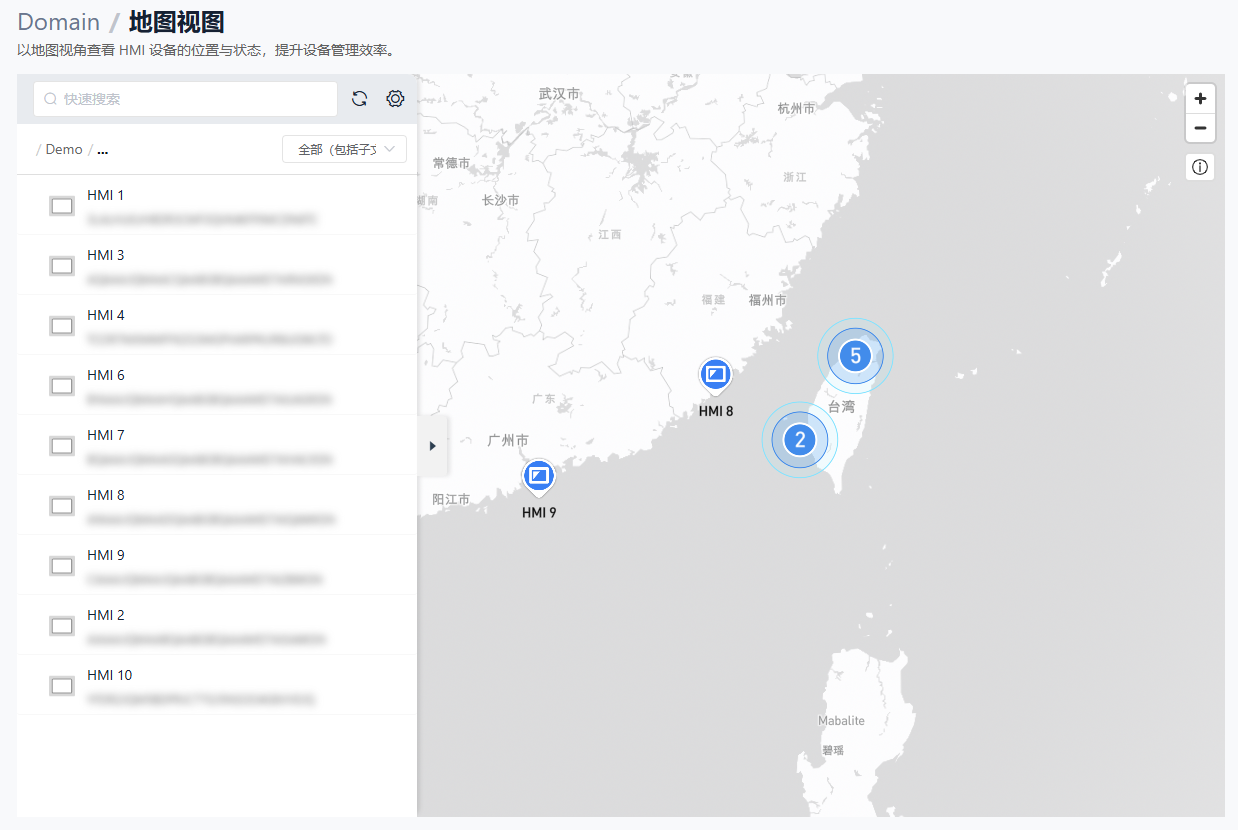

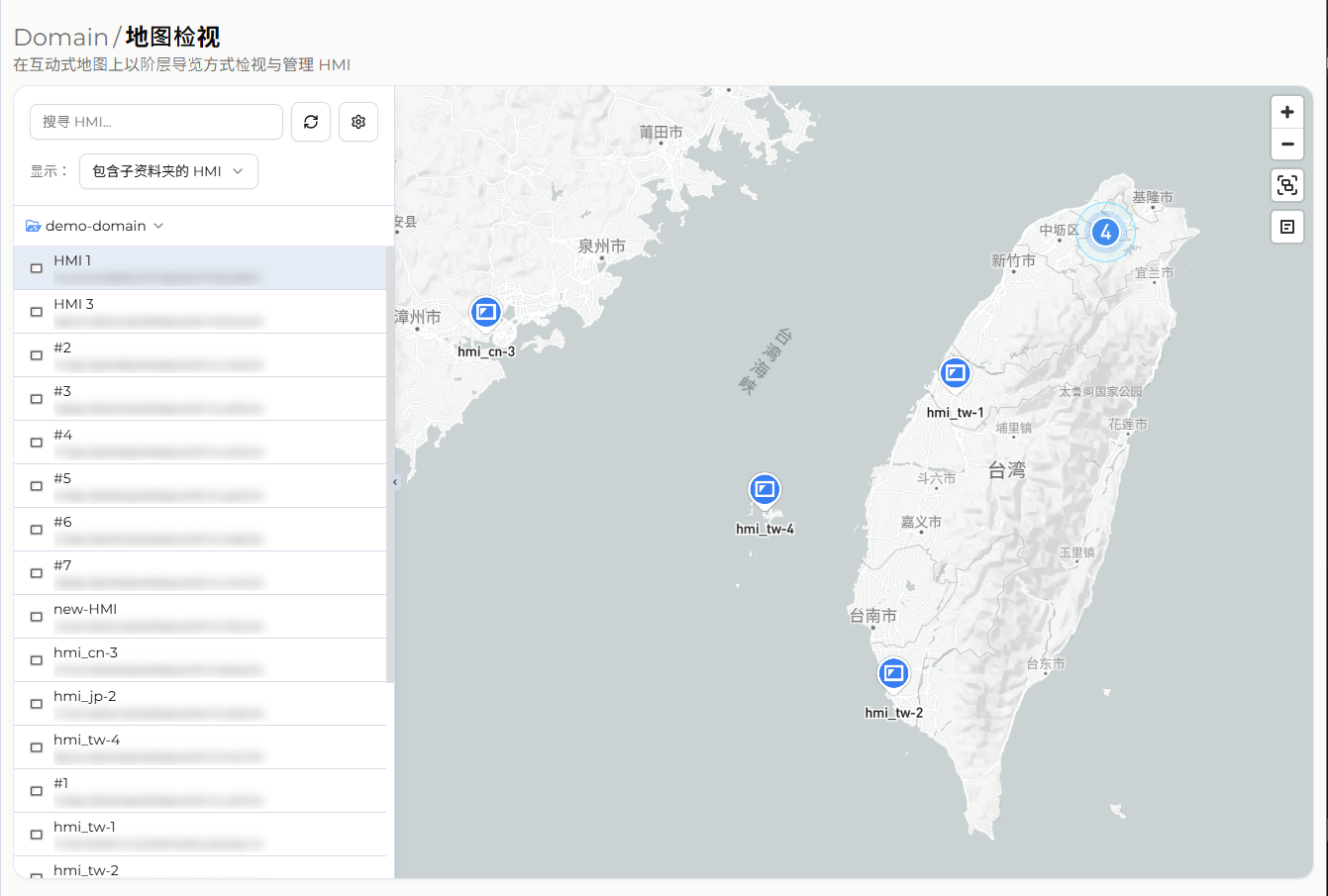

地图总览

地图是此页面的核心区域，显示所有已设置经纬度坐标的 HMI 设备，帮助管理员快速识别设备的地理分布。

• 集群显示 (Clustering)：当地图缩小或设备分布密集时，邻近的 HMI 图标会自动集群为单一图标并标示设备数量；点击集群图标可放大地图并展开各个设备。

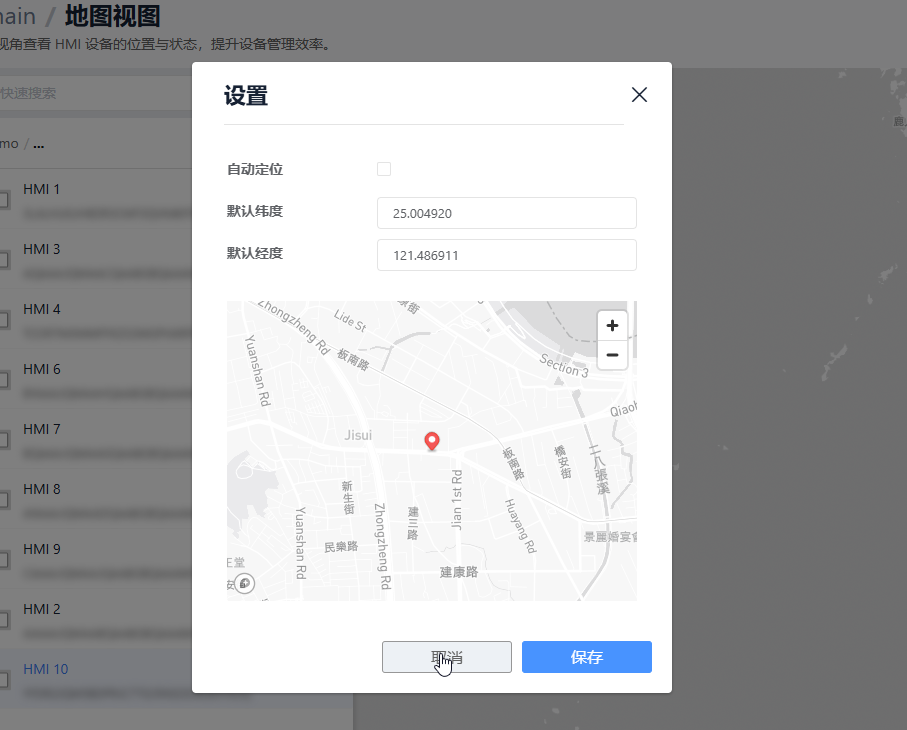

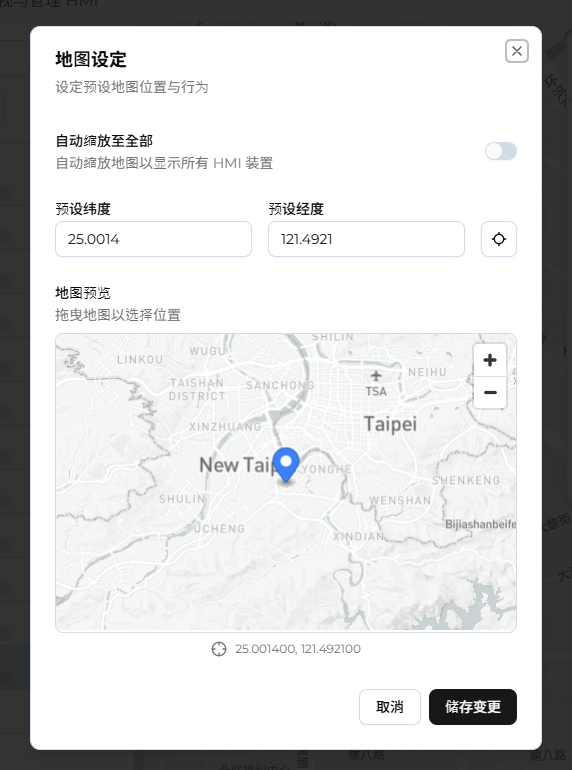

地图设置

• 默认中心点：

  • 用途：设置地图在加载时的初始显示位置。
  • 设置方式：
    1. 自动计算：以当前所有 HMI 设备坐标的几何中心作为默认中心点。
    2. 手动指定：在地图预览中拖曳，或直接在「默认纬度」「默认经度」字段中输入数值。
    3. 同步当前位置：通过浏览器定位功能，获取当前所在地的经纬度并自动填入字段。
  • 保存设置后，地图将依所选模式应用新的中心点。



HMI 列表与搜索

位于界面侧边的列表功能，提供另一种查找设备的方式。

• 列表形式 (List View)：与 Directory 的树状结构不同，地图视图采用扁平化的 HMI 列表形式呈现，让用户能更快速地浏览所有可用设备，而不受文件夹层级的限制。
• 过滤搜索 (Filter)：提供筛选器功能，用户可输入关键字快速过滤出目标 HMI。
• 显示范围：可切换〔仅当前文件夹〕或〔包含子文件夹的 HMI〕，此设置同时应用于左侧列表与地图上显示的设备范围。

信息字段 (右侧菜单)

当用户在地图上点击特定的 HMI 图标，或从列表中选择设备时，右侧将展开详细的信息字段，并分为〔信息〕与〔网页连接〕两个标签页。

基本信息

位于〔信息〕标签页，显示 HMI 的基本识别数据，包括型号、名称、状态等，与 Directory 中的一般信息字段一致。

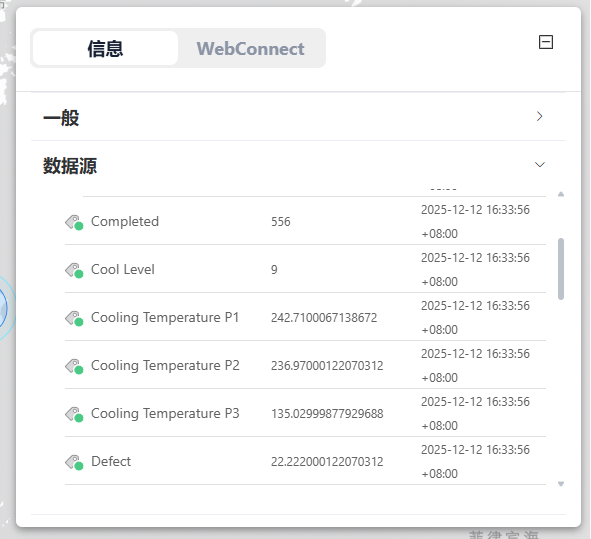

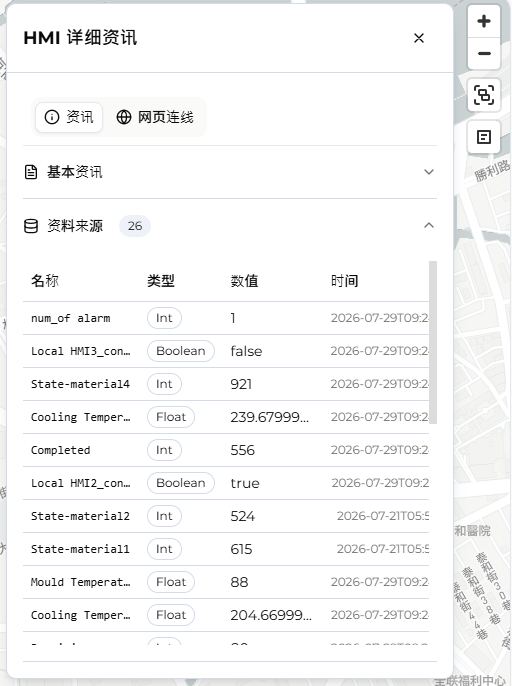

数据源 (Data Source) 监控

同样位于〔信息〕标签页，以表格列出 HMI 的数据标签 (Tags)，字段包含名称、类型、数值与时间，并支持实时数据更新。

• 实时数据 (Real-time Data)：标签数值会实时更新显示。

注：仅有开通仪表板 (Dashboard) 服务的 HMI 设备，才会在此区块显示实时数值；若尚未开通，此区块将显示为无可用的数据标签。

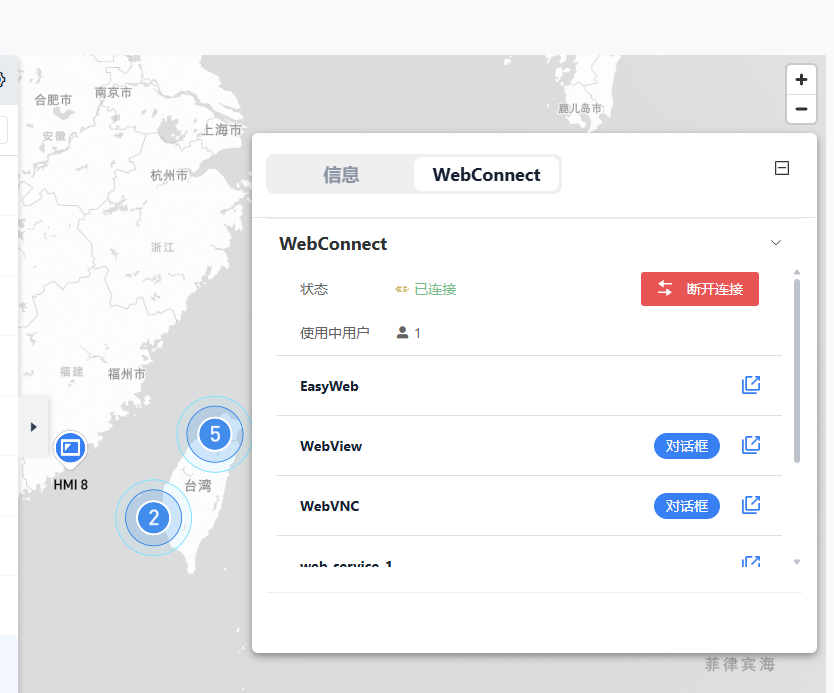

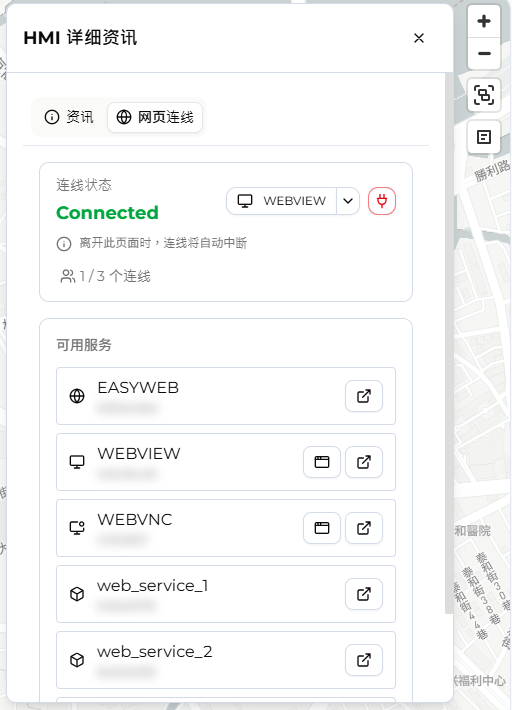

WebConnect 连接

位于〔网页连接〕标签页，集成 EasyAccess 2.0 的 WebConnect 功能，允许用户直接从地图界面发起远程连接。连接方式依服务类型而异：

• EasyWeb：点击后在新的浏览器标签页中打开。
• WebView / WebVNC：提供〔在对话窗口中打开〕与〔在新窗口中打开〕两种选项。选择〔在对话窗口中打开〕时，系统会弹出独立的对话窗口（WebView 用于网页操作、WebVNC 用于 VNC 监控），不影响主地图的浏览。

使用限制与注意事项

仪表板服务需求

地图视图的部分高级功能依赖仪表板服务的支持。

1. 基本定位：所有已设置坐标的 HMI 皆可显示于地图上。
2. 高级数据：若该 HMI 尚未开通仪表板服务，〔信息〕标签页中的数据源区块将无法显示实时数值。

坐标设置

若发现 HMI 未显示于地图上，请确认该设备是否已被移除或转移。
